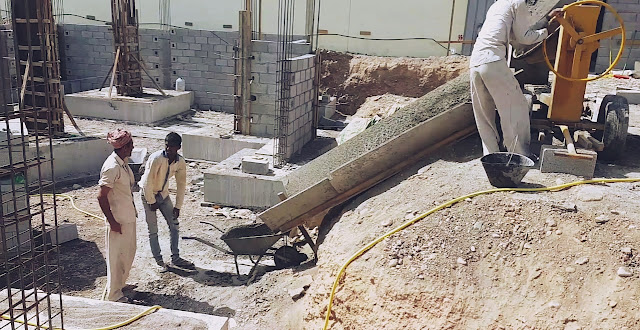

ما هي الأخطاء التي تحدث أثناء الصب ؟

صورة
ما هي الأخطاء التي تحدث أثناء الصب ؟ 1-  سوء تدعيم قوالب الصب والشدات ينتج عنها  ( أنفلات الشده أثناء الصب ) . 2-  خلط مكونات الخرسانه علي أرضيه ملوثه ينتج عنها ( ضعف قوه الخرسانه ونفاذيتها ) . 3- زياده المحتوي المائي للخلطه الخرسانيه ينتج عنها ( أنكماش للسطح ) . 4- أطاله مده خلط الخرسانه ينتج عنها ( أنفصال في مكونات الخرسانه ) . 5- استخراج مواسير الصرف الصحي من داخل الأعمده ينتج عنها ( الأخطاء وضع مواسير داخل الخرسانه ) . 6- جلب الخرسانه قبل تهيئة القوالب والشدات ينتج عنها ( لابد من أستلام اعمال النجاره أولا ) . 7- أضافه الماء للخلطه الخرسانيه قبل أكتمال خلط المواد ( الخلط اليدوي ) . 8- عدم عزل وحمايه الخرسانه بعد الصب يجب ( أستخدام البيتومين للأجزاء المدفونه في الأرض ) . 9- وجود فتحات وشقوق في قوالب وشدات الصب ( التأكد من الفورم الخشبيه ) . 10- أرتفاع درجه حراره مكونات الخلطه في المناطق الحاره ( يجب الا تزيد عن 35 درجه مئويه ) . 11- عدم مراعاة الجو في أعمال الخلط والصب ( فترات الصب صباحا – مساء ) . 12- صب الخرسانه من أرتفاع عالي ( تجنب الأنفصال الحبيبي ) .

ما هي أنواع الفواصل الخرسانيه وما هي فائدتها ؟

صورة
ما هي أنواع الفواصل الخرسانيه وما هي فائدتها ؟ أنواع الفواصل :- 1- فاصل الصب .    construction joint هو الفاصل الناتج عن عمل صبتين  متجاورتين للخرسانه , ويتوجب عمله بسبب عدم الصب بعمليه مستمره ويجب عمل فاصل الصب للخرسانه في أماكن القص الأقل سواء كان ذلك للبلاطات أو الكمرات أو الأرضيات . 2- فواصل التمدد .    Expansion joint  الغرض هو التحكم في الشقوق التي تحدث للخرسانه ولخفض مقاومه التمدد والأنكماش في الخرسانه نتيجه لعوامل طبيعيه وتأثير البيئه ويجب أختيار الأماكن المناسبه لفواصل التمدد الرأسيه في المباني التي من الممكن أن تظهر فيها الشروخ بسبب قوه الشد االأفقيه وتحدد المسافه بين فاصل تمدد وأخر بناء علي توقع تمدد حائط مبني أو جزء منه أو ومقاومه تصميم الحائط لقوه الشد الأفقيه وأماكن تواجد الفتحات في الحائط  و أبواب الشبابيك . 3- فواصل الهبوط .   Settlement joint  الغرض من هذا النوع من الفواصل هو حمايه المباني من هبوط للتربه والتي تسبب أزاحه رأسيه وتكون في الأماكن أو أجزاء المبني غير متكافئه بالوزن أو اماكن حدوث الهبوط ويجب أن تعمل بفاصل قاطعآ طول المبني ب

شروخ نتيجه التأكل

صورة
شروخ نتيجه التأكل يوجد نوعان رئيسيان من العلل والأمراض التي تصيب المنشأت الخرسانيه نتيجه أثر العوامل الجويه وهي كلأتي :- ا- تأكل وصدأ حديد التسليح ويظهر حول أسياخ حديد التسليح مسببآ شروخآ علي طول هذه الأسياخ وغالبآ ما تسقط الخرسانه ( الغطاء الخرساني يسقط من حول الاسياخ ) مثال ذلك سقوط الغطاء الخرساني السفلي للبلاطات الخرسانيه وينتج عن ذلك كشف حديد التسليح . وهذه العله من صدا حديد التسليح تكون أكثر سهوله في أصابه الخرسانه عند : ا- وجود كلوريد الكالسيوم ( في بعض الحالات توجد بعض الأضافات المحتويه علي كلوريد الكالسيوم تضاف الي الخلطه الخرسانيه وذلك لزياده سرعه أمتصاصها ) ب- الرطوبه في الهواء . ج- المساميه العاليه للخرسانه . د- الرطوبه ذات الملوحه العاليه علي سواحل البحار , تحمل داخل نفسها كلوريد الكالسيوم وذلك فأن خطر حدوث صدأ لحديد التسليح يصبح أكثر حدوثآ علي سواحل البحار وفي المدن الساحليه . والشروخ الناتجه من صدأ حديد التسليح يجب ترميمها وعلاجها لأنها خطره علي متانه المنشأ لأنها تقلل من مساحه القطاع الفعال لحديد التسليح عن التأكل بالصدأ . وفي هذه الظاهره من تأك

الشروخ / Cracks أشكالها وأنواعها في المنشآت الخرسانيه أسبابها وطرق علاجها

صورة
الشروخ  / Cracks أشكالها وأنواعها في المنشآت الخرسانيه أسبابها وطرق علاجها :- 1- شروخ لأسباب غير أنشائيه وهي شروخ ليست نتيجه لأخطاء في التصميم أو تعرض المنشآ لأحمال غير عاديه ومن هذه الشروخ :- أ- شروخ نتيجه الهبوط أثناء الصب وأثناء تصلد الخرسانه : فأنه قد لوحظ أن أسياخ التسليح والشده الخشبيه يمكن أن تمنع حركه الخرسانه الطازجه والتي بدأت في الصلاده وذلك أثناء الصب والهزهزه . وفي بعض الحالات فان الشروخ نتيجه الهبوط أثناء الصب تستطيع الوصول الي حديد التسليح وبالتالي تصبح خطره جدآ ولكن في المعتاد أن تكون هذه الشروخ صغيره وسطحيه . ب- شروخ نتيجه الأنكماش اللدن وتكون نتيجه التبخر السريع جدآ لمحتوي الرطوبه والمياه من سطح الخرسانه أثناء تصلدها وهي ما زالت لدنه . والخرسانه اللدنه يكون جفافها أثناء التصلد يعتمد علي عده عوامل منها وبصفه خاصه درجه الحراره وسرعه الرياح. والرياح الجافه والتعرض المباشر لأشعه الشمس يسببان معدلآ للتبخر أعلي من معدل أرتفاع المياه داخل الخرسانه ألي سطح الخرسانه . وعموما فأن الشروخ اللدنه نتيجه أنكماش الخرسانه تكون عادة صغيره في الطول وسطحيه وتظ

طرق فحص المنشأ الخرساني

صورة
طرق فحص المنشأ الخرساني :- يعتبر هذا الفحص من أهم وسائل فحص المنشأت الخرسانيه بل يعتبر اهمها ويشتمل علي الاتي   :- أولأ فحص الواجهات الرئيسيه للمبني تشتمل علي الاتي :- 1- ملاحظه وجود أي ميول رأسيه أو أفقيه في المنشأ الخرساني بكامل أرتفاعه . 2-   ملاحظه عدم وجود ترخيم في البلاطات الكابوليه . 3- ملاحظه عدم وجود تسرب مياه في وصلات التركيبات الصحيه في الادوار المختلفه . 5- ملاحظه وجود شروخ في الحوائط الخارجيه وخصوصا عند أركان النوافذ و الشبابيك وعند اعتابها . ثانيا الفحص الداخلي للمنشآ :- 1- أختبار سهوله فتح وغلق الأبواب والنوافذ وذلك لضمان عدم وجود ترخيم في الكمرات العلويه للسقف . 2- ملاحظه وجود شروخ داخليه في الحوائط والأسقف والكمرات ومقدار أتساع هذه الشروخ واستمراريه أتساعها من عدمه وكذلك نفاذيه هذه الشروخ للجهة (يطلق علي الشروخ النافذه أسم شروخ منوره أي داخلها النور ) ويمكن أختبار أستمراريه أتساع الشروخ عن طريق أستخدام ورقه بفره أو عمل بؤج من الجبس علي عرض الشرخ وتركها لمده شهر مثلأ فاذا انقطعت الورق أو حدث شرخ في البؤجه يكون هذا الشرخ مستمر في الأتساع وي

مناسيب هامة في أعمال السباكة

صورة
مناسيب هامة في أعمال السباكة : 1- ارتفاع حوض الحمام عن منسوب التشطيب 80 سم 2- ارتفاع حوض المطبخ عن منسوب التشطيب 90 سم 3- ارتفاع البانيو عن منسوب التشطيب 45 سم 4- خلاط البانيو اعلى من البانيو ب 20 سم 5- ارتفاع تغذية البانيو عن منسوب التشطيب 65 سم 6- ارتفاع تغذية وصرف الحوض عن منسوب التشطيب 50 سم 7- ارتفاع تغذية وصرف غسالة الملابس عن منسوب التشطيب 50 سم 8- ارتفاع ماسورة صرف المرحاض الإفرنجي من أسفل عن منسوب التشطيب 8 سم 9- ارتفاع تغذية المرحاض الإفرنجي عن منسوب التشطيب من 25 إلى 30 سم 10- ارتفاع تغذية المبولة عن منسوب التشطيب 110 سم 11- ارتفاع صرف المبولة عن منسوب التشطيب 50 سم 12- ارتفاع تغذية سخان الغاز عن منسوب التشطيب 110 سم 13- ارتفاع تغذية سخان الكهرباء عن منسوب التشطيب 140 سم 14- المسافة بين ماسورتي السخن والبارد 15 سم

استلام اعمال بياض المحاره

صورة
أستلام اعمال بياض المحاره : ١- يتم متابعه بياض المحاره من البدايه و يتم اولا استلام تجهيزات البياض و هي : * ازاله الخوابير الخشبيه و تقطيع الشنابر و ترميم الخرسانه . *التاكد من تمديدات الكهرباء . * سد الشنايش و ملئ عراميس الطوب. ٢- يتم استلام الطرطشه و التاكد من جودتها و خشونتها و يجب ان تكون المونه من علي الطالوش و التاكد من انها مغطيه كل الحوائط و الاسقف. ٣- يتم بعدها تثبيت سلك الشبك او السلك الفايبر بشكل صحيح عند اماكن التقاء خرسانه الكمرات و الاعمده بالمباني . ٤- يتم مراجعه بؤج الاسقف باستخدام ميزان القامه . ٥- مراجعه بؤج الحوائط السفليه عن طريق شد خيوط الاكسات و قياس المسافات بين خطوط البؤج و التاكد من الزوي و التربيع . ٦- مراجعة وزنات البؤج العلوية مع البؤج السفلية باستخدام ميزان الخيط او القده الالومنيوم وميزان المياه. ٧- يتم استلام الملو بالاده الالومنيوم ويتم احضار الاده الالومنيوم طباعتها علي كل الاسقف والحوائط ثم التاكد بالنظر ان الاده لا تضيئ و يتم وضع الاده علي سيفها و  علي بطنها ، و يجب عند الاستلام بالاده وضعها في كل مكان و خاصه عند اسفل الوزرة . ٨- التا
