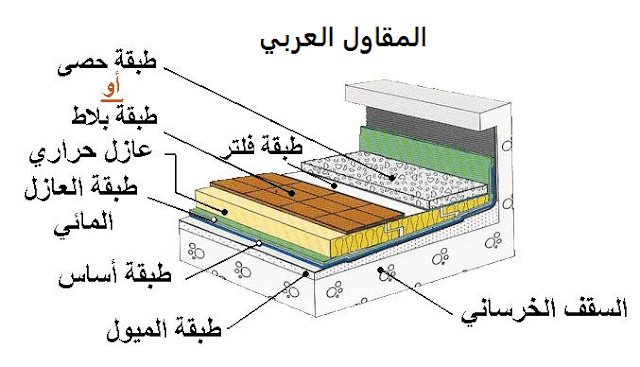

ما هو خطوات ترتيب طبقات العزل للسطح المبانى ( المائى و الحرارى ) ؟

صورة
  ما هو خطوات ترتيب طبقات العزل للسطح المبانى ( المائى و الحرارى ) ؟ اولا : تنظيف السطح تنظيف السطح من اى مخلفات اعمال الانشاء وعمل اللياسة للدروة والسطح ثانيا : الخرسانة الرغوية صب الخرسانة الرغوية سماكة 5 سم وتبدأ من جرجورى صرف المطر وبميل 1% ويتم ظبط الميول عن طريق صب الاوتار اولا ثالثا : دهان بيتومين ( وجه اول ) يتم دهان السطح باليبتومين طبقة واحدة على كامل السطح رابعا : رولات البيتومين ( طبقة اولى ) فرد طبقة من رولات البيتومين مع ركوب 10 سم ووزة 20 سم على الدروة او اى حوائط اخرى على السطح خامسا : دهان بيتومين (وجه ثانى ) يتم دهان السطح باليبتومين طبقة واحدة على كامل السطح سادسا : رولات البيتومين ( طبقة ثانيه ) فرد طبقة من رولات البيتومين مع ركوب 10 سم ووزة 20 سم على الدروة او اى حوائط اخرى على السطح سابعا: دهان بيتومين ( وجه ثالث) يتم دهان السطح باليبتومين طبقة واحدة على كامل السطح ثامنا : اختبار العزل يتم غمر كامل السطح بالماء بارتفاع 15 سم لمدة يومين تاسعا : الواح العزل الحرارى فرد الواح العزل الحرارى ( البولى يورثين - البولى استرين - ا

كيفية حساب حجم البيارة و حجم الخزان ؟

صورة
كيفية حساب حجم البيارة مع العلم ان معدل استهلاك الفرد 200 لتر / يوم ؟ عدد الافراد = 10 شخص. الاستهلاك اليومى = 10 شخص × 200 لتر = 2000 لتر/ يوم مدة التخزين المراد التصميم لها 60 يوم الاستهلاك الاجمالى = 60 × 2000 لتر = 120,000 لتر كمية وحجم الصرف الصحي = 80 % من الاستهلاك للمياه حجم البيارة = 0.8 × 120,000 = 96,000 لتر حجم البيارة = 96 متر مكعب مساحة البيارة = حجم البيارة / عمق البيارة افتراض عمق البيارة 4 متر مساحة البيارة = 96 م3 /  4 متر = 24 متر مربع ابعاد البيارة = 5م × 5م × 4م كيفية حساب حجم الخزان مع العلم ان معدل استهلاك الفرد 200 لتر / يوم ؟ عدد الافراد = 10 شخص الاستهلاك اليومى = 10 شخص × 200 لتر = 2000 لتر/ يوم مدة التخزين المراد التصميم لها 30 يوم الاستهلاك الاجمالى = 30 × 2000 لتر = 60,000 لتر حجم الخزان = 60 متر مكعب مساحة الخزان = حجم الخزان / عمق الخزان افتراض عمق الخزان 4 متر مساحة الخزان = 60 م3 / 4 م = 15 متر مربع ابعاد الخزان = 4 م × 4 م × 4 م

ما هى انواع الدهانات و كيف يتم استلام اعمال الدهانات ؟

صورة
ما هى انواع الدهانات العامة الرئيسيه ؟ 1 - الدهانات الزيتية : يختلف تركيب الدهان حسب نوع السطح المطلوب طلائه وحسب الطبقة المطلوبة , فإذا كان لأغراض التأسيس مثلا تطلب زيادة من زيت بذرة الكتان في تركيبه , أما إذا كان لدهان الوجه النهائي فيحتاج لكميات اكبر من اكسيد الزنك , ويستخدم هذا الدهان لطلاء الخشب والسطوح الحديدية والأسمنتية ودهان الجدران 2 - الدهانات المائية المستحلبه : هذا النوع من الدهانات سهل التنظيف , ومقاوم للعوامل الجوية وسريع الجفاف , وكذلك يوجد منه العديد من الألوان ويستخدم داخليا . وخارجيا 3 - الدهانات الصناعية : تتكون هذه الدهانات من تراكيب كيميائية مختلفة , وتمتاز بثبات لونها لفترة طويلة على الأسطح التي تدهن بها , وتستخدم بشكل رئيسي في طلاء الهياكل المعدنية والآلات والسيارات والسيارات 4 - الدهان السليولوزي : الأستخدام الرئيسي لهذا النوع هو طلاء الأخشاب , وأهم الدهانات السليولوزية : 1- الورنيش 2- اللاكر 5 - دهانات جيم 6 وهو مزيج من مساحيق لونية وأصباغ تمتزج معا لطلي السطوح , وهذا الدهان يتكون ثلاثة من طبقات : .(طبقة الأساس , الطبقة التحتية

ما هى اهم المصطلحات فى اعمال التنفيذ بالنسبة للمهندس المدنى ؟

صورة
ما هى اهم المصطلحات فى اعمال التنفيذ بالنسبة للمهندس المدنى ؟ 1 - الكرسي ويختلف على حسب نوع العنصر الإنشائي الموضوع به وهو عباره عن حامل مصنوع من أسايخ التسليح ويستخدم في رفع الحديد العلوي في العناصر الإنشائية المختلفة 2 - برندات وهذا اسم يطلق على حديد الإنكماش الذي يوضع في العناصر الإنشائية عندما يزيد عمقها عن 60 او 70 سم تقريبا 3 - برانيط وهي عباره عن الحديد الإضافي العلوي في السقف ويكون فوق الأعمدة في الأسقف اللاكمرية وفوق الكمرات في الأسقف الكمرية 4 - فواتير وهي عباره عن حديد التسليح الذي يوضع حول الفتحات مثل فتحات المناور في السقف اللاكمري وقد يستخدم هذا الإسم بين العمال على حديد التسليح الذي يوضع كحديد اضافي سفلي في منتصف الباكية عندما يزيد البحر 5 - تنجيط الحديد وهو مصطلح يطلق على تحديد المسافات بين أسياخ الحديد في المتر الواحد 6 - تأكيس المحاور وهو مصطلح يطلق على توقيع الريجة (الخنزيرة) 7 - الشوكه وهي عباره عن حديد التسليح العلوي الذي يوضع في الكوابيل (الخوارج) وقد توضع بشكل أساسي (حديد علوي رئيسي) وقد توضع كحديد إضافي ولها شكل خاص وإسلوب معين في التسليح وتمتد د

ما هو الفرق بين كلا من " strap beam " - " tie beam " ؟. ما هو الفرق بين كلا من foundation & footing ؟

صورة
ما هو الفرق بين كلا من " strap beam " - " tie beam " ؟ اولا : strap beam هو " الشداد " وهو عنصر انشائي يستخدم لربط الاعمدة في منسوب الاساسات ,,, وهو بيعتبر نوع من انواع الاساسات ,, وفكرة تصميم هذا العنصر معتمدة على ان العزوم القصوي الموجبة تكون مؤثرة في اعلي القطاع الخرساني , أي ان التسليح العلوي يكون هو الرئيسي والتسليح السفلي هو الثانوي ثانيا : tie beam هو " الشداد " وهو عنصر انشائي يستخدم في اماكن مختلفة في المنشأ , لكن اشهرها انه يستخدم ايضا لربط الاعمدة ولكن على منسوب اعلى من منسوب التأسيس, وذلك عندما تكون المسافة بين منسوب التأسيس ومنسوب الدور الارضي كبيرة حتى لا يحدث انبعاج حيث انه يتم تصميمه على انه عنصر معرض لقوى , (strap beam) للاعمدة ,, وفكرة تصميم هذا العنصر مختلفة عن ال (buckling) شد محورية فقط عكس الاعمدة التي تكون معرضة لقوى ضغط محورية  وهذا العنصر يكون تسليحة عادة موزع بالتساوي على جميع اضلاعه مثل الاعمدة ما هو الفرق بين كلا من foundation & footing ؟  اولا : footing  هى الأساسات الضحلة وتشمل القواعد المن

ماذا تعرف عن عزل البوليوثرين وما هى خطوات تنفيذه ؟

صورة
ماذا تعرف عن عزل البوليوثرين وما هى خطوات تنفيذه ؟ هو طريقة حديثه للعزل المائى والحرارى للاسطح " مادة كيمائيه " وهى تمتاز بالقدرة العالية على العزل الحراري والمائي خطوات العزل :- الخطوة الأولي: صب طبقة من الخرسانة الرغوية " الفوم الخرسانى " صب طبقة من الخرسانة الرغوية بسمك لا يقل 3 سم على أن يتم زيادة هذه الطبقة بمعدل 1سم لكل متر. ويكون اتجاه الميل لطبقة الخرسانة الرغوية في اتجاه نقاط تصريف الماء. ثما يتم حمايتها بعمل طبقة إسمنتية فوقها بسمك لا تقل عن 2 سم. الخطوة الثانية: رش البوليوثرين رش مادة البوليوثرين والتي على أن يكون سمك طبقة مادة العزل لا يقل عن 0 سم ويتم حمايتها بدهانها بطبقة حماية واقية. الخطوة الثالثة: فحص طبقة العازل اختبار طبقة العزل بإغمار الأسطح بالماء بعد سد جميع فتحات المزاريب باستخدام سدادات خاصة لمنع تسرب الماء نهائيا للتأكد من عدم وجود تسريب للماء. وفي حالة عدم حدوث تسرب للماء يتم تغطية طبقة العازل برولات البلاستيك تمهيدا لصف طبقة السكريد. الخطوة الرابعة: صب طبقة الخرسانة النهائية " السكريد " صب طبقة خرسانة على أن يتم
